IDC排線的六種壓接方式
- 作者: 深華
- 來源: 纜仕特電子
- 日期 : 2023-08-25
IDC排線兩端的六種壓接方式
IDC連接器也被稱為絕緣位移連接器，是?種常見的連接器，它內置的端子上設有刀片狀結構，在連接軟排線時，通過該刀片狀結構刺破軟排線的絕緣層并且與軟排線中的金屬導線接觸，使其連接高效且簡單。
IDC連接器也被稱為絕緣位移連接器，是?種常見的連接器，它內置的端子上設有刀片狀結構，在連接軟排線時，通過該刀片狀結構刺破軟排線的絕緣層并且與軟排線中的金屬導線接觸，使其連接高效且簡單。
IDC 連接器壓接排線時，有六種壓接?法：
同向-1A：FC插頭都朝同一個面，卡扣凸點都朝外側。

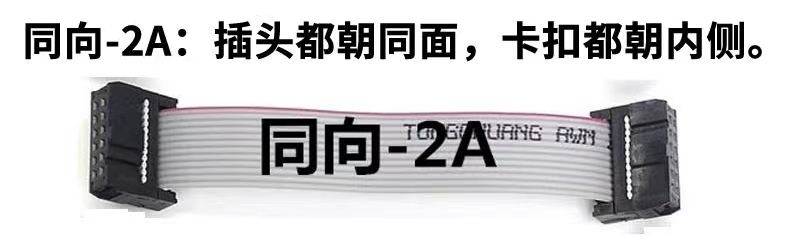

同向-2A：FC插頭都朝同一個面，卡扣凸點都朝內側。

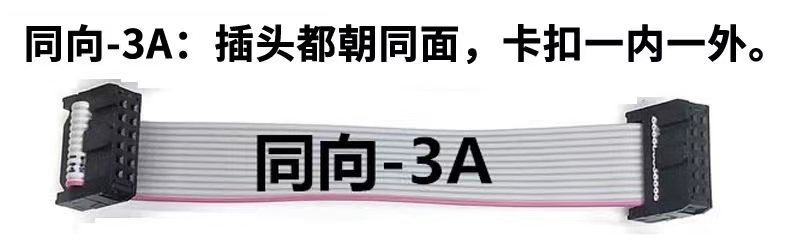

同向-3A：FC插頭都朝同一個面，卡扣凸點一內一外。
反向-1B：FC插頭一正一反，卡扣凸點都朝外側。

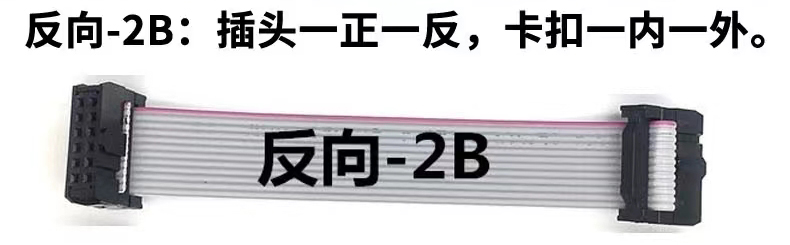

反向-2B：FC插頭一正一反，卡扣凸點一內一外。

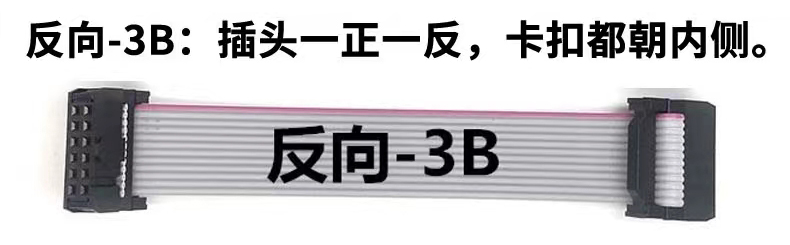

反向3B：FC插頭一正一反，卡扣凸點都朝內側。
文字描述可能描述不太清楚，下面6幅圖解供大家參考：
選擇我們的產品，為您的安全用電保價護航，采用新國標線材，滿足多方認證，從根本上保證了品質要求，多種檢測方式，確保每一根都是高品質。
同向-2A：FC插頭都朝同一個面，卡扣凸點都朝內側。
同向-3A：FC插頭都朝同一個面，卡扣凸點一內一外。
反向-1B：FC插頭一正一反，卡扣凸點都朝外側。
反向-2B：FC插頭一正一反，卡扣凸點一內一外。
反向3B：FC插頭一正一反，卡扣凸點都朝內側。
文字描述可能描述不太清楚，下面6幅圖解供大家參考：
