線束加工有哪些注意事項？
- 作者: 深華
- 來源: 纜仕特電子
- 日期 : 2024-04-01

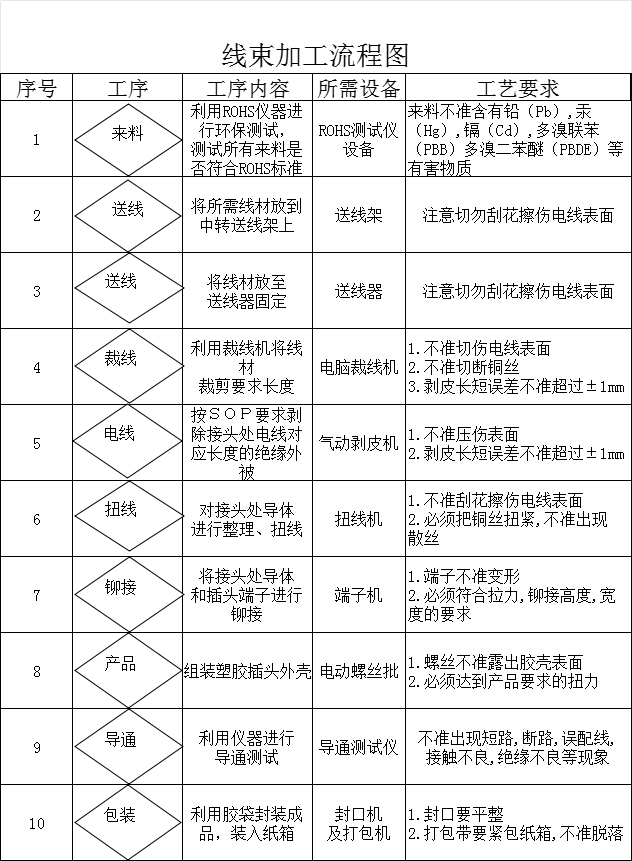

線束加工注意事項主要針對線束生產制造過程中，各項工藝的基本操作技巧以及對產品質量更好的把控。首先我們要搞清楚線束加工的整個流程：
根據整個線束加工流程，大致分為以下八個方面為大家展開介紹線束加工注意事項：
一、材料的選擇與檢驗
1. 選擇高質量的線材及端子，確保其電氣性能、機械性能以及耐溫性能等滿足設計要求。
2. 檢查線材的絕緣層是否有破損、裂紋等，確保線材的外觀完好無損。
3. 檢查線材的標識是否清晰、準確，如規格、材質、生產日期等。

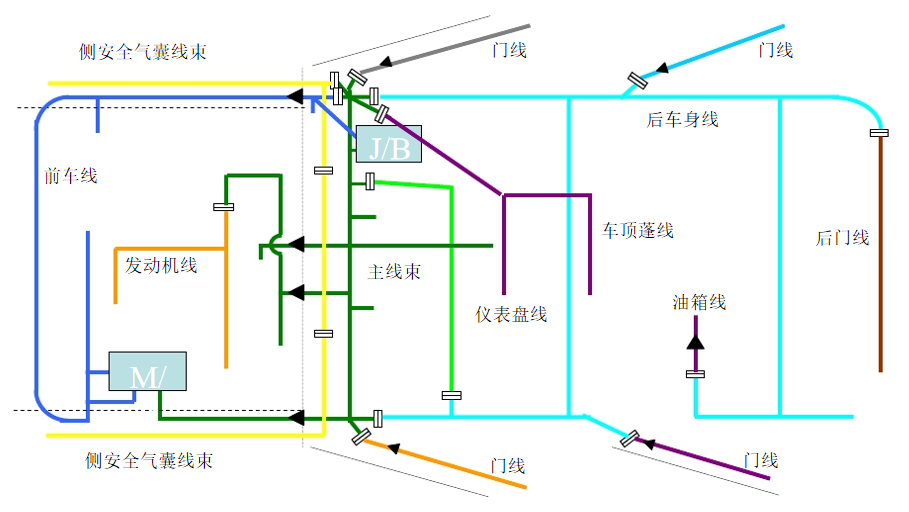

二、線束設計與布局
1. 根據設備或系統的要求，合理規劃線束的走向和布局，確保線束的整潔、美觀。
2. 考慮線束的彎曲半徑，避免過小的彎曲導致線材損壞。
3. 根據需要設置固定點，確保線束在設備或系統中穩定、不松動。
三、剝線處理與預處理
1. 使用專用的剝線工具，按照規定的長度和角度剝去線材的絕緣層。
2. 剝線后，檢查線芯是否完好無損，如有損傷應及時處理。
3. 對線材進行預處理，如清洗、去氧化等，確保線材的電氣性能。

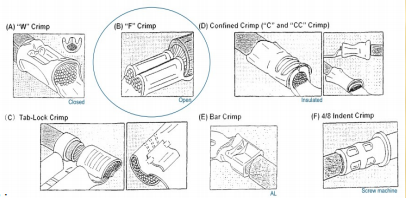

四、端子壓接與焊接

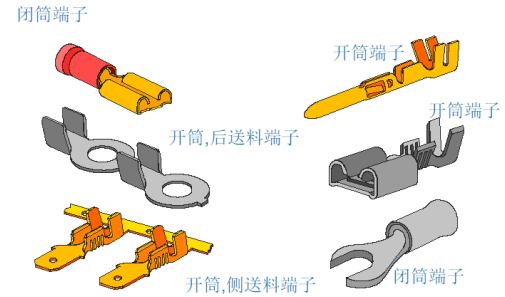

1. 選擇合適的端子類型和規格，確保端子與線材的匹配性。
2. 使用專用的壓接工具，按照規定的壓接深度和次數進行壓接。
3. 對于需要焊接的端子，應選擇合適的焊接方法和焊接材料，確保焊接質量。

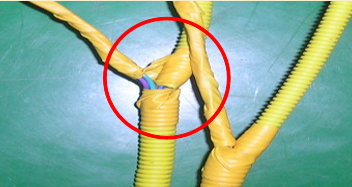

五、線束捆扎與固定
1. 使用扎帶、套管等固定材料，按照規定的間距和方式捆扎線束。
2. 在固定點處使用夾子、螺栓等固定件，確保線束的穩定性和可靠性。
六、線束標識與記錄
1. 在線束的合適位置設置標識牌或標簽，標明線束的名稱、編號、功能等信息。
2. 建立線束加工記錄，記錄線束的加工過程、質量檢測結果等信息，便于追溯和管理。
七、品質檢測與測試
1. 在加工過程中進行抽檢或全檢，確保線束的加工質量符合要求。
2. 對完成的線束進行電氣性能測試、機械性能測試等，確保線束的性能滿足設計要求。
八、完工整理與包裝
1. 對完工的線束進行整理，確保線束的整潔、美觀。
2. 選擇合適的包裝材料和方法，對線束進行包裝，確保線束在運輸和存儲過程中的安全。
以上就是線束加工的基本步驟和技巧，每個步驟都需要嚴格按照要求進行，確保線束的加工質量和使用性能。
